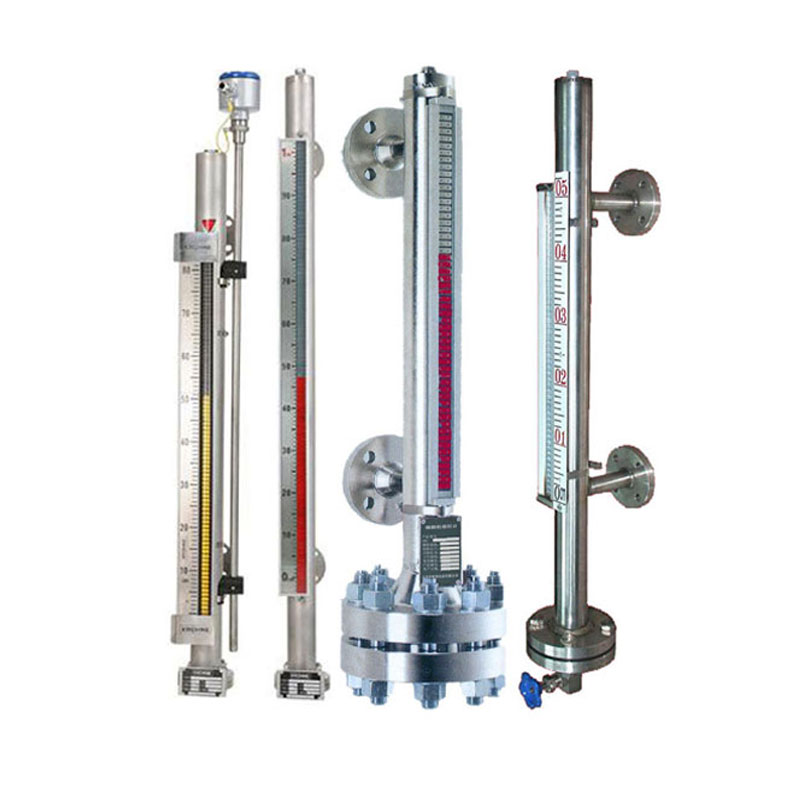

磁翻板液位計
產品概述
/ product introduction產品簡介
/ product introduction
? ? ? ? HS-UHZ 型磁性翻柱（磁翻柱）液位計有一個容納浮球的腔體（稱為主體管或外殼），它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
產品特點
/ product characteristic
磁翻板液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的，采用優質磁體和進口電子元件。產品具有：
? ? ? ?測量范圍大，讀數直觀清晰；
? ? ? ?密封結合面少，不易滲漏,安全可靠；
? ? ? ?指示部分與被測介質完全隔離；?
? ? ? ?易于安裝、維修方便。
技術參數
/ technical parameters|
應 ???用 |
用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測 |
|
測量誤差 |
10mm |
|
測量范圍： |
300~12500mm |
|
輸出形式 |
現場顯示、報警、4-20MA信號變送輸出 |
|
介質密度 |
≥0.45g/cm3 |
|
介質溫度 |
≤450℃ |
|
介質粘度 |
≤0.15pa·s |
|
工作壓力 |
≤6.3Mpa |
|
連接方式 |
法蘭式，螺紋式，在線安裝式 |
|
安裝方式 |
側裝、頂裝 |
|
連接方式 |
法蘭DN20、DN25 |
|
材質 |
各種牌號不銹鋼、PVC等 |
|
防護等級 |
IP66 |
|
防爆等級 |
Exd Ⅱ BT6.ExiacT6 |

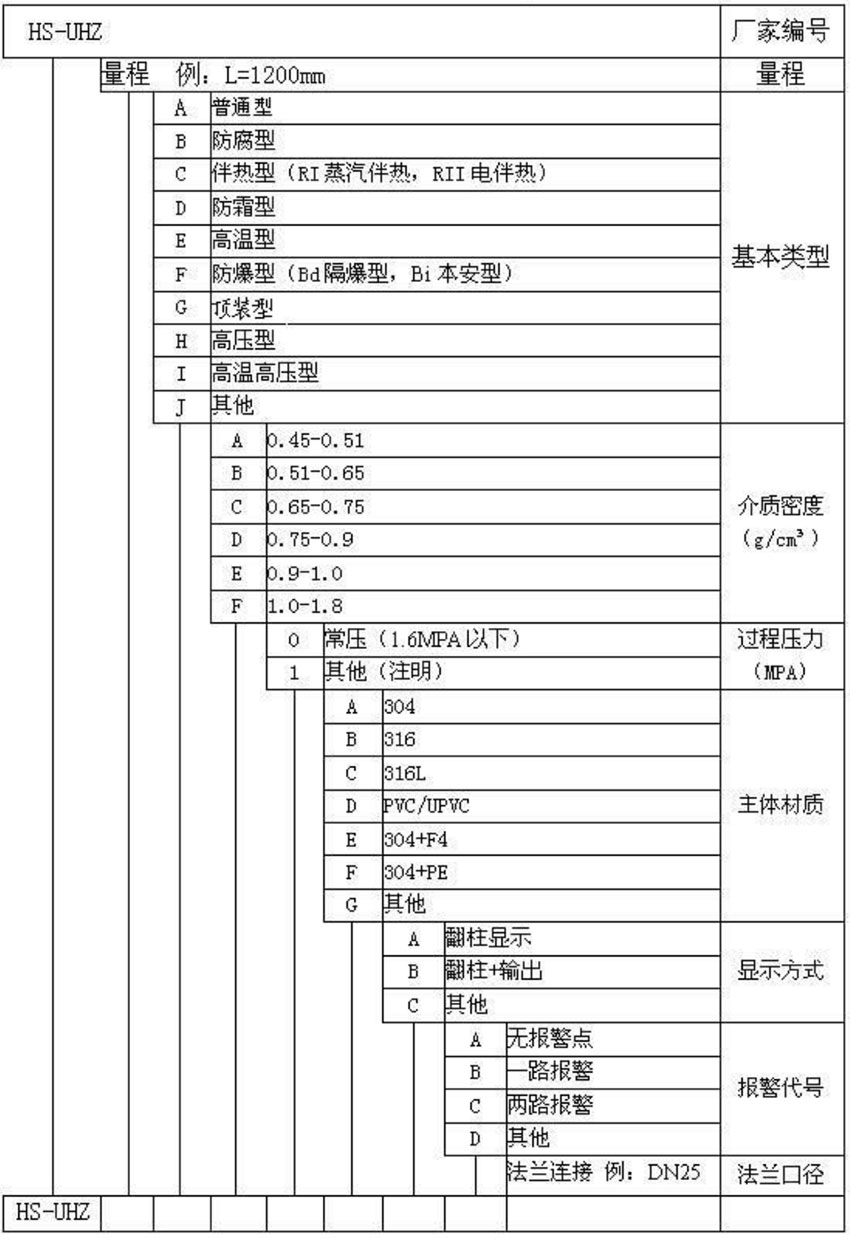

產品選型
/ product selection
