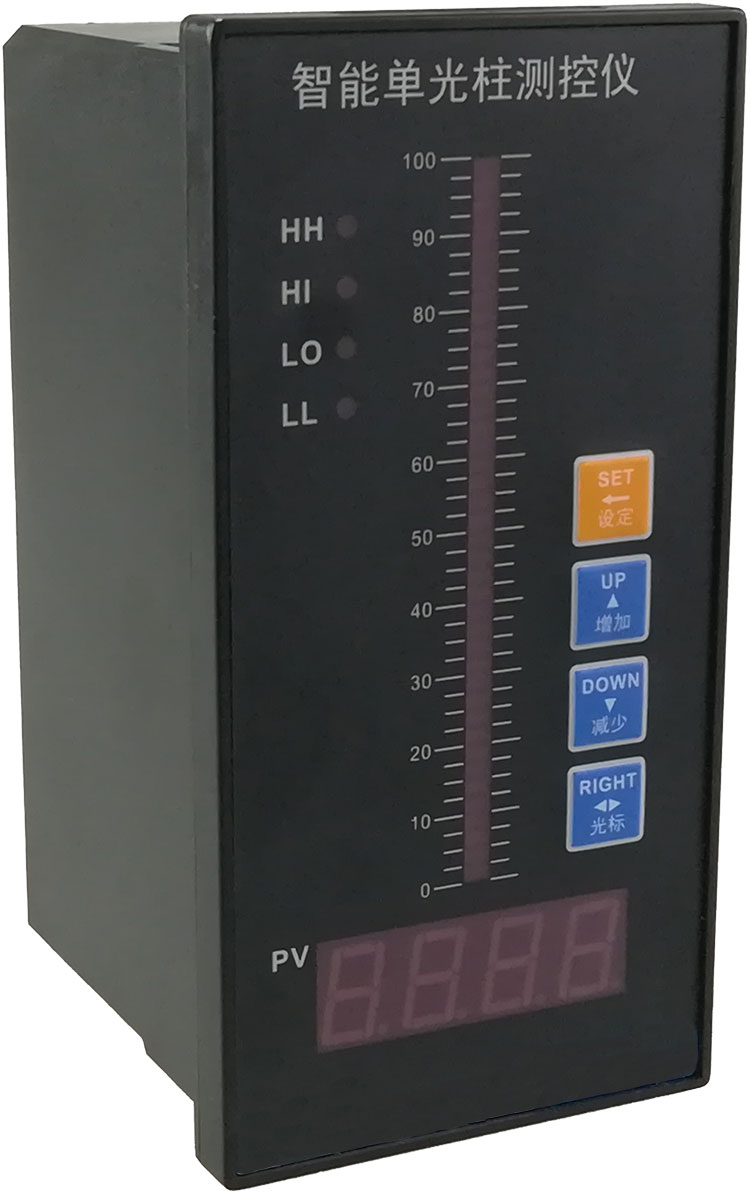

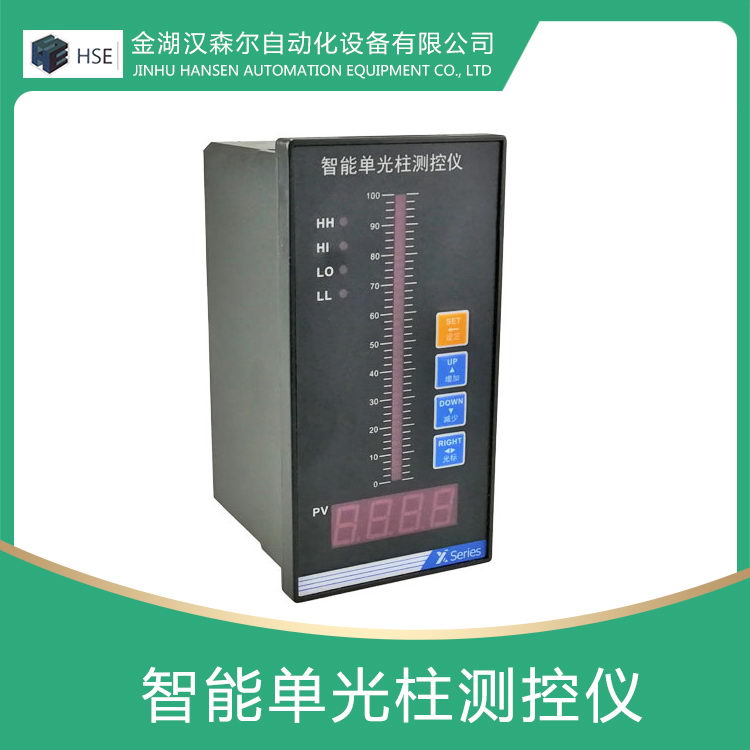

HSX1100單光柱測控儀
產品概述
/ product introduction
HSX1100單光柱測控儀硬件大幅度減少，系統的組成結構相對簡單，多種輸入信號兼容（熱電偶/熱電阻/線性電壓/線性電流/線性電阻等），可與各種傳感器、變送器配合使用，實現對溫度、壓力、液位、長度、容量、力等多種物理量的測量、顯示與報警控制，其適用非常廣泛。
產品簡介
/ product introduction
? ? ? ? HSX1100單光柱測控儀采用專用的集成芯片，測量輸入及變送輸出采用數字校正及自校準技術，測量精確穩定，消除了溫漂和時漂引起的測量誤差。本系列儀表做了多重保護和隔離優化設計，抗干擾能力強、可靠性高。本系列儀表大幅度減少，系統的組成結構相對簡單，多種輸入信號兼容（熱電偶/熱電阻/線性電壓/線性電流/線性電阻等），可與各種傳感器、變送器配合使用，實現對溫度、壓力、液位、長度、容量、力等多種物理量的測量、顯示與報警控制，其適用非常廣泛。
產品特點
/ product characteristic ◆專用的集成芯片及軟硬件結合的抗干擾處理，穩定性更佳；
◆采用高亮度LED數碼及高精度40段光柱清晰直觀的顯示測量值；
◆最多支持四路報警功能，含兩路上限及兩路下限報警，可獨立報警；
◆熱電偶冷端溫度及熱電阻引線電阻自動補償，精確度更高；
◆可對外接的二、三線制變送器提供配電功能；
◆具備光電隔離的變送輸出功能；
◆具備RS232C或RS485通訊功能，可與上位機連接構成數據采集系統及控制系統；
◆線性輸入信號儀表可自定義零點和滿度。
◆采用高亮度LED數碼及高精度40段光柱清晰直觀的顯示測量值；
◆最多支持四路報警功能，含兩路上限及兩路下限報警，可獨立報警；
◆熱電偶冷端溫度及熱電阻引線電阻自動補償，精確度更高；
◆可對外接的二、三線制變送器提供配電功能；
◆具備光電隔離的變送輸出功能；
◆具備RS232C或RS485通訊功能，可與上位機連接構成數據采集系統及控制系統；
◆線性輸入信號儀表可自定義零點和滿度。
技術參數
/ technical parameters
●顯示方式：?jiǎn)闻潘奈籐ED 顯示測量值，單色40 段光柱模擬顯示測量值百分比
●顯示范圍：-1999~9999
●測量精度：±0.5%FS±1d 或±0.2%FS±1d
●輸入信號：
? 熱電偶：K、E、S、B、J、T、R、N 等，冷端溫度自動補償
? 熱電阻：Pt100、Cu50 等，各引線電阻均應小于10Ω
? 直流電壓： mV、0~5V、1~5V、0~10V（外接分壓電阻）等
? 直流電流：0~10mA、0~20mA、4~20mA 等
? 線性電阻：0~400Ω（遠傳壓力表）
●報警功能：上上限、上限、下限、下下限等方式
●變送輸出精度：±0.3%FS，負載能力:500Ω
●繼電器接點容量：AC240V/3A@DC24V/3A（無感阻性負載）
●儀表工作電壓：220V±10V，功耗≤5W
●儀表開孔尺寸：152*76mm
●儀表外形尺寸：160*80*90mm
●儀表凈重重量：<1kg
●工作環境：溫度：0~50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合
●顯示范圍：-1999~9999
●測量精度：±0.5%FS±1d 或±0.2%FS±1d
●輸入信號：
? 熱電偶：K、E、S、B、J、T、R、N 等，冷端溫度自動補償
? 熱電阻：Pt100、Cu50 等，各引線電阻均應小于10Ω
? 直流電壓： mV、0~5V、1~5V、0~10V（外接分壓電阻）等
? 直流電流：0~10mA、0~20mA、4~20mA 等
? 線性電阻：0~400Ω（遠傳壓力表）
●報警功能：上上限、上限、下限、下下限等方式
●變送輸出精度：±0.3%FS，負載能力:500Ω
●繼電器接點容量：AC240V/3A@DC24V/3A（無感阻性負載）
●儀表工作電壓：220V±10V，功耗≤5W
●儀表開孔尺寸：152*76mm
●儀表外形尺寸：160*80*90mm
●儀表凈重重量：<1kg
●工作環境：溫度：0~50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合

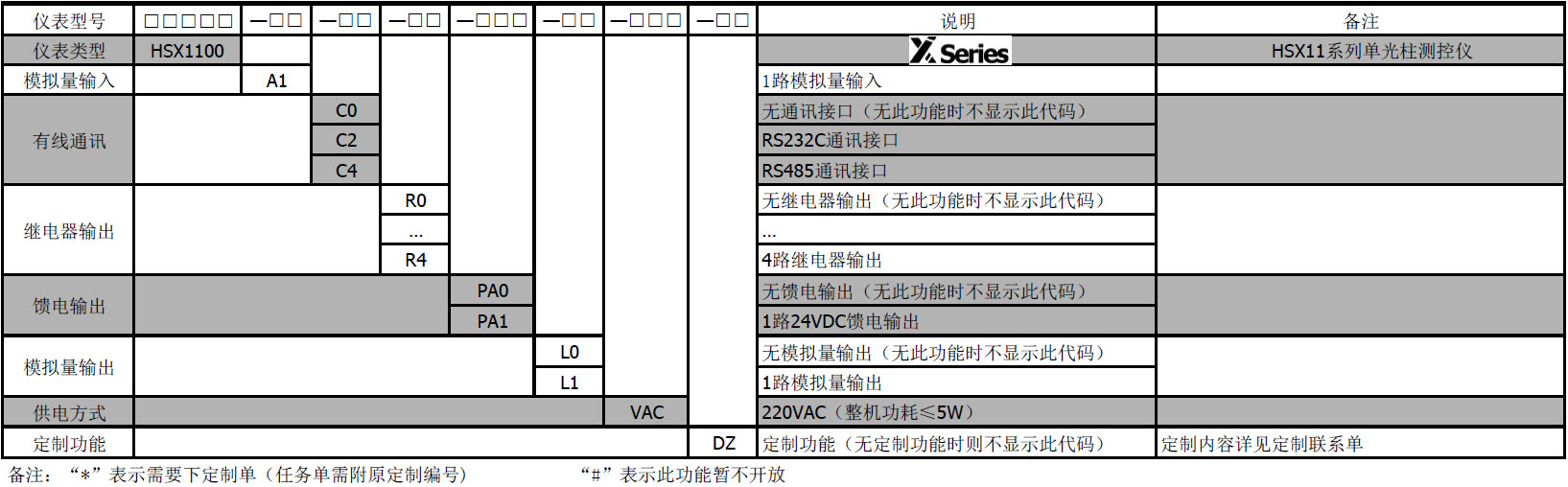

產品選型
/ product selection
