德?tīng)査土髁坑?jì)
產品概述
/ product introduction產品簡介
/ product introduction

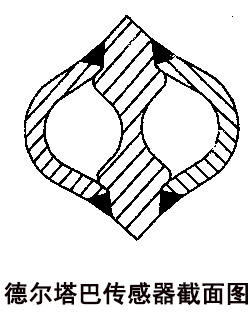

????????均速管HSDT德?tīng)査土髁坑?jì)采用曲面設計，截面本身是對稱的，曲面分為三部分（如下圖），迎面部分為平滑段，使探頭平滑地與介質接觸；第二部分為加速段，將介質的流速平均加速三倍，通過增加與介質的接觸面，提高迎面段的壓力；第三部分為高低壓分界尖峰，突然阻力消失，在探頭后面形成低壓區，實際的彩色速譜可以充分反映介質流速的變化。所以說，均速管德?tīng)査土髁坑?jì)探頭的設計滿足了壓損小和差壓大的要求。

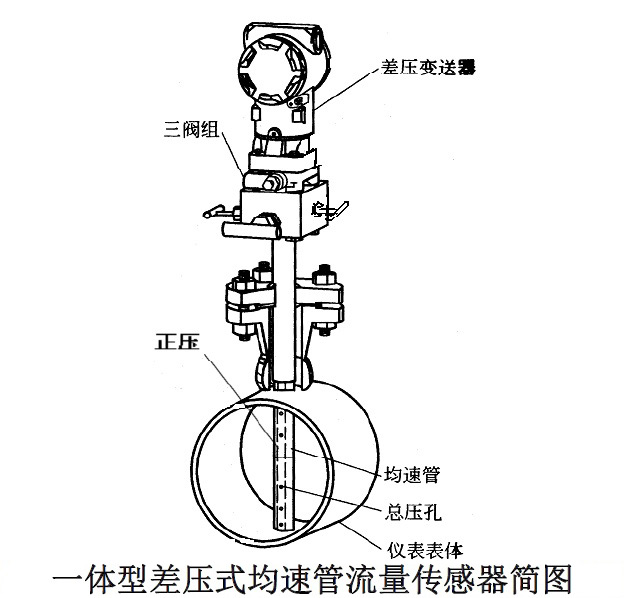

????????一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分成四個單元面積相等的兩個半圓及兩個半環。德?tīng)査土髁坑?jì)的檢測桿是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆兩對總壓孔，分別處于各單元面積的中央，它們分別反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。
產品特點
/ product characteristic|
永久壓損低 |
德?tīng)査土髁坑?jì)的永久壓力損失僅占差壓的2~15%，而一般孔板的永久損失卻要占差壓的40~80%。隨著管徑的增大，德?tīng)査陀谰脡簱p可忽略不計，大大節省了動能成本 |
|
測量精度高、穩定性好 |
準確度高，并且長期穩定 |
|
量程比寬 |
量程比寬度達10：1 |
|
適用性廣 |
可用于液體、氣體和蒸汽流量等各種介質流量測量，可雙向測量 |
|
有利于管道布局 |
德?tīng)査土髁坑?jì)不僅適用于圓形管道，也適用于矩形管道。德?tīng)査蜕舷掠沃惫芏蔚拈L(zhǎng)度要求比孔板低得多，給管道的布局設計帶來了很大的靈活性，節省了費用 |
|
安裝和維護更加簡便 |
德?tīng)査土髁坑?jì)重量輕，安裝拆御方便，無需起重工具，可以在被測管道不斷流、不停車的情況下進行安裝或拆卸 |
技術參數
/ technical parameters2.通用管徑：15mm~15000mm；
3.直管段要求：通常情況下前7D、后3D保證測量精度1.0
4.測量精度：±1.0%：
5.重復精度：±0.1%；
6.適用壓力：0~25Mpa，特殊應用可達40Mpa：
7.適用溫度：-100℃~500℃，特殊應用可達800℃：
8.適用介質：空氣、煤氣、煙氣、自來水、鍋爐給水、含腐溶液、蒸汽等各種氣液介質
9.參照標準：IS03966-197、JB/T5325-1991及GB/T2624-2006
10.連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接
產品選型
/ product selection|
項 目 |
代 碼 |
說 明 |
||||||
|
HSDT |
? |
德?tīng)査?/strong>流量計 |
||||||
|
介質類型 |
Y |
? |
液體 |
|||||
|
Q |
? |
氣體 |
||||||
|
Z |
? |
蒸汽 |
||||||
|
流體溫度 |
? |
2 |
? |
＜200℃ |
||||
|
5 |
? |
＜500℃ |
||||||
|
流體壓力 |
? |
1 |
? |
≤1.6MPA |
||||
|
2 |
? |
≤4.0MPA |
||||||
|
3 |
? |
≤6.3MPA |
||||||
|
4 |
? |
≤10.0MPA |
||||||
|
5 |
? |
≤25.0MPA |
||||||
|
精度 |
? |
1 |
? |
1.0級 |
||||
|
2 |
? |
1.5級 |
||||||
|
3 |
? |
2.5級 |
||||||
|
連接方式 |
? |
1 |
? |
螺紋連接 |
||||
|
2 |
? |
法蘭連接 |
||||||
|
口徑 |
? |
DN |
用數字表示（公稱通徑） |
|||||
|
附件（選配） |
? |
F |
帶可拆卸安裝球閥 |
|||||
|
? |
J |
帶截止閥 |
||||||
|
? |
L |
帶冷凝管 |
||||||
|
? |
? |
帶三閥組 |
||||||
|
? |
CB |
差壓變送器 |
||||||
|
? |
XJ |
流量積算儀 |
||||||
|
? |
BC |
溫壓補償帶溫度與壓力傳感器 |
||||||
