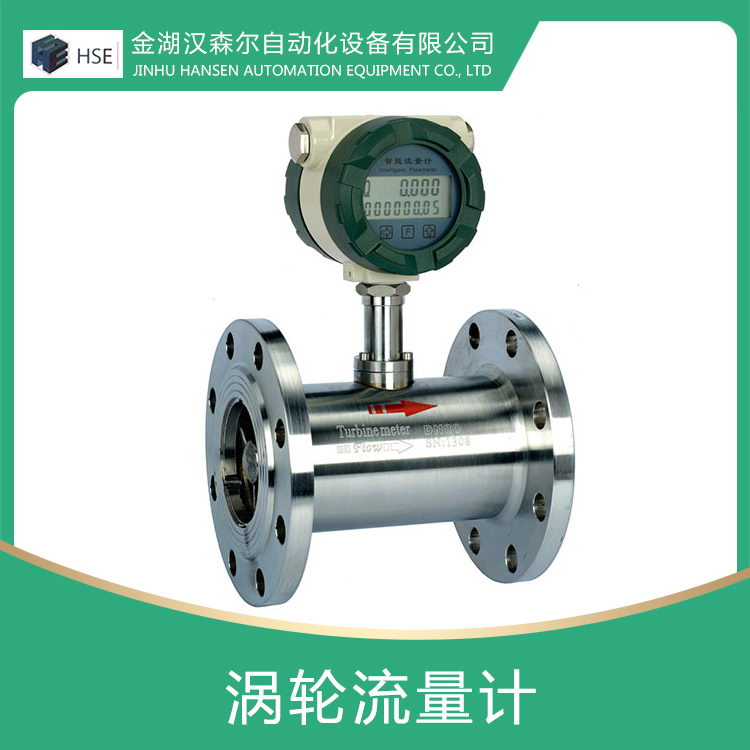

液體渦輪流量計
產品概述
/ product introduction
HSLW系列渦輪流量計是本公司采用國外先進技術生產制造的，是最理想計量液體的流量計之一。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和輕質成品油等液體的流量。
產品簡介
/ product introduction
HSLW系列渦輪流量計具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。傳感器內的渦輪在流體作用下產生旋轉，使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
產品特點
/ product characteristicHSLW系列渦輪流量計采用全硬質合金(碳化鎢)屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。傳感器采用不銹鋼結構，(渦輪采用2Cr13)防腐蝕性能好，采用紅寶石軸承并配硬質合金(LT6)軸套保證了渦輪傳感器的使用壽命和長期的穩定性，釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-125℃介質正常工作。流量計本身具有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，安裝使用相當方便。

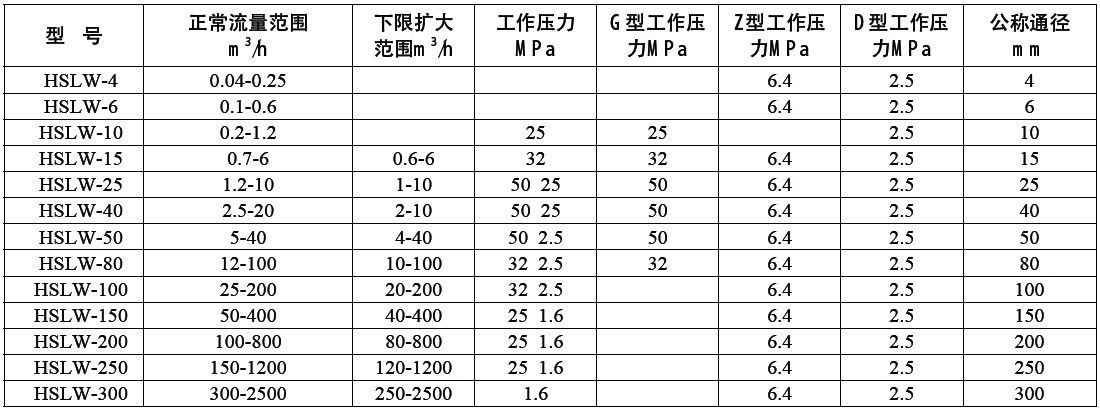

技術參數
/ technical parameters
◆測量介質：低粘度液體
◆傳感器精度：±0.5%；±1.0%（特定可達0.2%）
◆重 復 性：指示值的±0.2%
◆環境溫度：0℃~120℃
◆相對濕度：5%~95%
◆防爆標志：ExdⅡBT4
◆防護等級：IP67
A 現場顯示型
本智能流量計是采用先進單片微機技術設計的新型流量計顯示
儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。
可顯示瞬時流量和累計總量。
累計流量：八位數字。
瞬時流量：四位數字。
顯示精度：±1個顯示單位。
信號輸出：脈沖輸出：1-3000Hz外供+12~+24VDC電源
電流輸出：4-20mA外供+24VDC電源（兩線制）
內置2節3V鋰電池并聯供電。
小信號切除功能。
B 脈沖輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一
種供電電源）。
信號傳輸距離：小于250米。
輸出信號：方波信號
幅值：+12VDC供電幅值大約為10V
+24VDC供電幅值大約為20V
接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏
蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏
蔽接地。
4～20mA輸出型
工作電壓：外供電+24VDC（兩線制）
輸出信號：4-20mA或1-5V、4mA對應渦輪流量傳感器零流量，
20mA對應渦輪流量傳感器最大流量。流量范圍是渦輪流量傳感器
銘牌。
信號傳輸距離：小于250米。
接線：4-20mA輸出型放大器對外引線為紅線和白線。
紅線為電源線，白線為信號線。
D 分體遠傳顯示型
工作電壓：外電源供電220VAC
信號傳輸距離：小于250米
顯示儀瞬時四位：累計總量九位顯示
顯示儀尺寸：橫式：160mm×80mm
豎式：80mm×160mm
顯示儀帶4-20mA輸出并能與計算機連接
繼電器輸出可實現上下限報警、批量控制、定量控制等
◆傳感器精度：±0.5%；±1.0%（特定可達0.2%）
◆重 復 性：指示值的±0.2%
◆環境溫度：0℃~120℃
◆相對濕度：5%~95%
◆防爆標志：ExdⅡBT4
◆防護等級：IP67
A 現場顯示型
本智能流量計是采用先進單片微機技術設計的新型流量計顯示
儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。
可顯示瞬時流量和累計總量。
累計流量：八位數字。
瞬時流量：四位數字。
顯示精度：±1個顯示單位。
信號輸出：脈沖輸出：1-3000Hz外供+12~+24VDC電源
電流輸出：4-20mA外供+24VDC電源（兩線制）
內置2節3V鋰電池并聯供電。
小信號切除功能。
B 脈沖輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一
種供電電源）。
信號傳輸距離：小于250米。
輸出信號：方波信號
幅值：+12VDC供電幅值大約為10V
+24VDC供電幅值大約為20V
接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏
蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏
蔽接地。
4～20mA輸出型
工作電壓：外供電+24VDC（兩線制）
輸出信號：4-20mA或1-5V、4mA對應渦輪流量傳感器零流量，
20mA對應渦輪流量傳感器最大流量。流量范圍是渦輪流量傳感器
銘牌。
信號傳輸距離：小于250米。
接線：4-20mA輸出型放大器對外引線為紅線和白線。
紅線為電源線，白線為信號線。
D 分體遠傳顯示型
工作電壓：外電源供電220VAC
信號傳輸距離：小于250米
顯示儀瞬時四位：累計總量九位顯示
顯示儀尺寸：橫式：160mm×80mm
豎式：80mm×160mm
顯示儀帶4-20mA輸出并能與計算機連接
繼電器輸出可實現上下限報警、批量控制、定量控制等

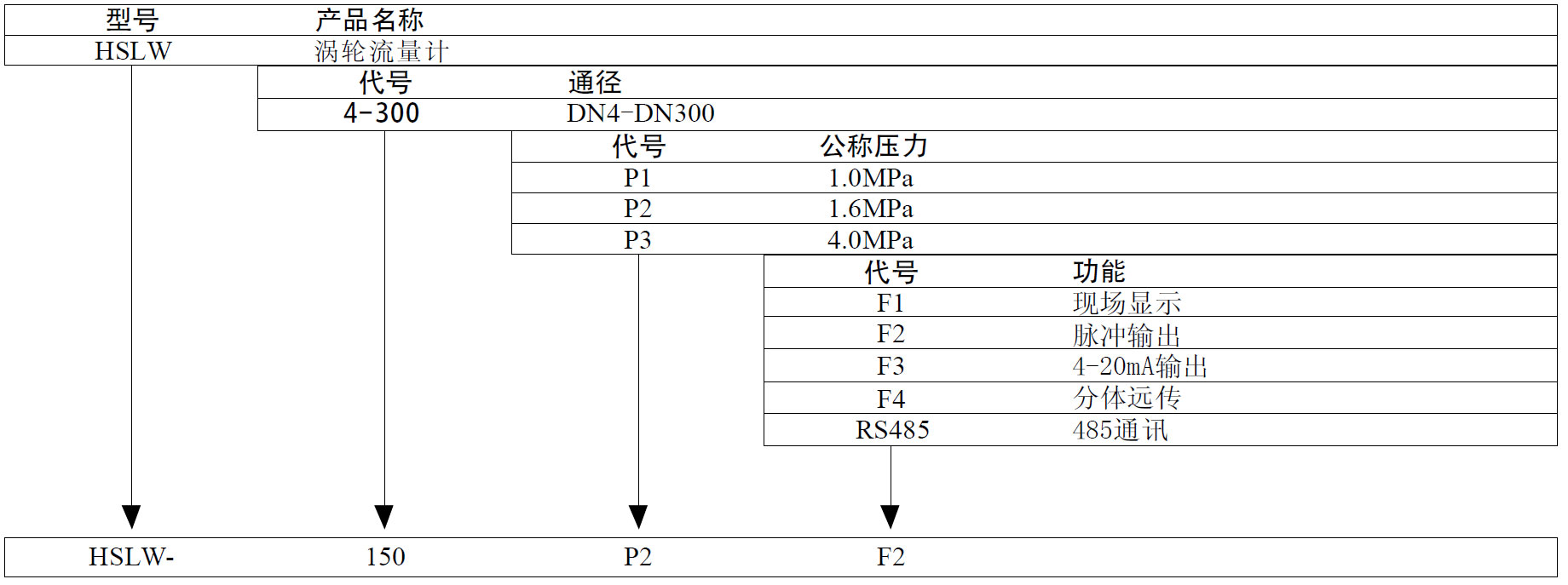

產品選型
/ product selection
