HSF3100D定量控制儀
產品概述
/ product introduction產品簡介
/ product introduction

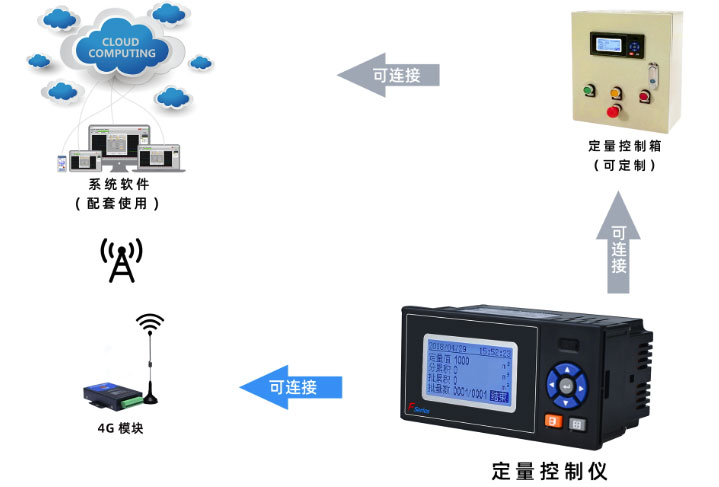

? ? ? ? HSF3100D定量控制儀是一個以ARM微處理器為基礎與各種流量變送器、傳感器（如渦輪、渦街、電磁等流量計）及電磁閥泵體配套組成并能對流量進行積算對定量進行控制的流量測量控制系統。HSF3100D定量控制儀是采用先進的CPU技術開發出的新型流量測量控制儀表。流量定量控制儀具有體積小、重量輕、操作簡單，顯示讀數直觀，清晰、可靠性高等優點，與流量傳感器及電磁閥配套組成流量控制系統，良好的人機界面，上傳上設功能形成我公司特有的特色。適用于石油、化工、醫藥、食品等行業的流量定量控制的場合解決定量打料、加水、加液、注漿、配料等。
產品特點
/ product characteristic◆流量單位自動換算，差壓式流量計的流量系數自動運算。
◆調用功能：支持常用量快捷調用。
◆審計記錄：停電記錄和定量記錄。
◆累積報表：支持累積流量日報表、月報表及年報表查詢。
◆通訊功能：標準Modbus RTU 協議，支持RS485、RS232C 通訊接口。
◆變送功能：支持標準電流變送輸出，信號來源通道可選。
◆饋電功能：支持多組規格饋電輸出給傳感器供電。
◆保護功能：內置存儲器保護參數和歷史數據，斷電后永久保存；集成硬件時鐘，掉電后也能準確運行。
技術參數
/ technical parameters|
儀表屏幕 |
128*64點陣灰白屏液晶顯示器（LCD） |
|
箱體尺寸 |
400*300*200/300*250*150（mm） |
|
箱體材質 |
不銹鋼箱體 |
|
流量通道 |
模擬量信號：4-20mA、0-10mA等信號 |
|
頻率信號 |
Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥5V） |
|
溫度通道 |
0-10mA、4-20mA、Pt100等信號 |
|
壓力通道 |
0-10mA、4-20mA等信號 |
|
配電輸出 |
提供1組12VDC及2組24VDC傳感器電源，輸出電流單路最大30mA |
|
變送輸出 |
支持1路標準電流4-20mA變送輸出，負載能力500Ω（最大） |
|
繼電器輸出 |
支持3路繼電器輸出，觸點容量3A@250VAC/3A@30VDC |
|
通訊接口 |
支持Modbus RTU協議，波特率--（1200、2400、4800、9600） |
|
打印接口 |
RS232C直接連接微型打印機，波特率1200 |
|
交流供電電源 |
220VAC/50HZ交流電源供電 |
產品選型
/ product selection
