防爆控制箱說明書：安全使用與操作指南

一、產品簡介

本《防爆控制箱說明書》適用于各類工業防爆型電氣控制箱，包括隔爆型、增安型、粉塵防爆型等，廣泛應用于石油、化工、天然氣、冶金、制藥、礦山、食品加工等存在可燃性氣體或粉塵的爆炸危險場所。

防爆控制箱是一種專為危險環境設計的電氣控制設備，具備防爆、防水、防塵、防腐蝕等多重防護功能，能夠有效防止因電氣火花、高溫或電弧引發的爆炸事故，保障人員與設備的安全。

二、產品型號與技術參數

1.型號說明（示例）：

>注：不同廠家型號命名方式可能略有不同，請以實物標簽為準。

2.主要技術參數：

防爆標志：ExdIIBT4/ExtDA21IP65T80℃

防護等級：IP65/IP66

工作電壓：220V/380VAC，50Hz

控制回路數：1~10路（可定制）

額定電流：10A~100A

環境溫度：20℃~+60℃

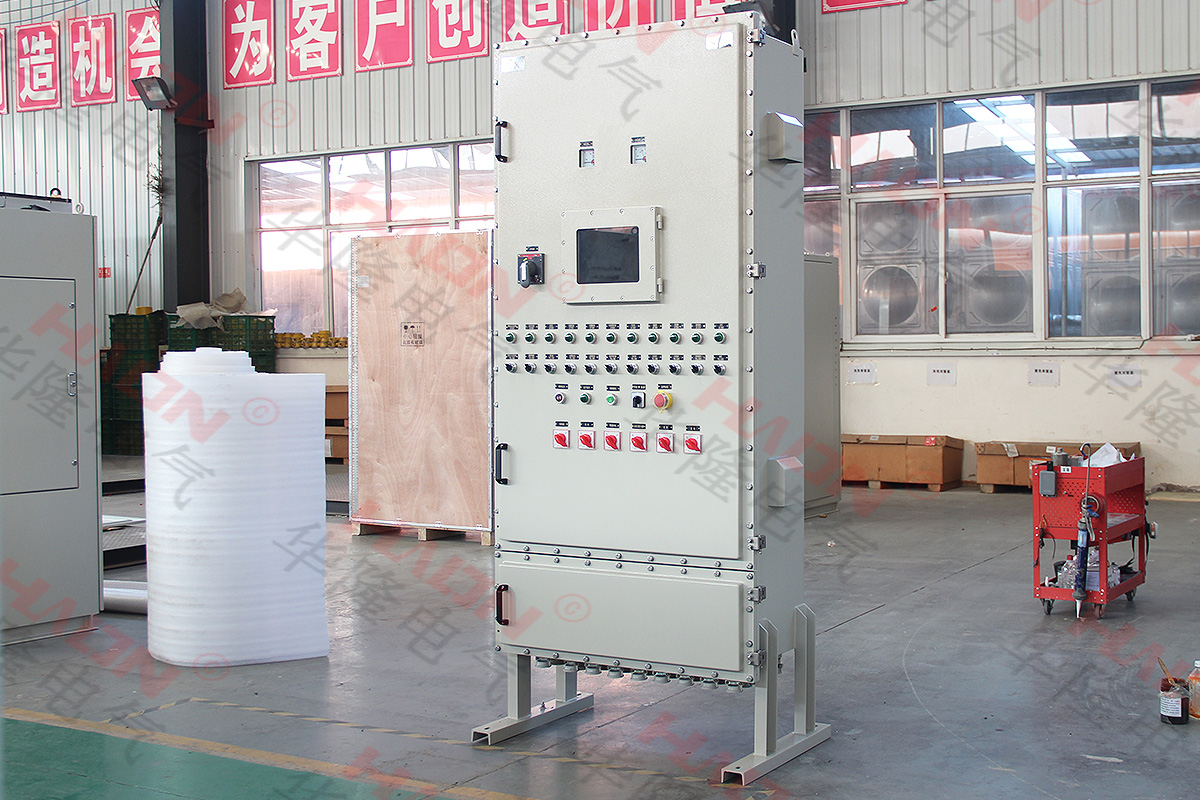

安裝方式：壁掛式/落地式/支架安裝

電纜引入方式：G型螺紋/NPT螺紋/快速接頭

三、結構組成

防爆控制箱主要由以下幾部分組成：

1.防爆外殼：采用鋁合金或不銹鋼材質，具有良好的防爆性能和耐腐蝕性；

2.內部電氣元件：包括斷路器、接觸器、繼電器、PLC、變頻器、按鈕、指示燈等；

3.接線端子排：用于電源與控制線路的連接；

4.電纜引入裝置：包括防爆格蘭頭、密封圈等，確保引入電纜的密封與防爆性能；

5.接地裝置：提供安全接地，防止靜電積累；

6.觀察窗與操作面板：部分型號配有透明觀察窗，便于查看運行狀態。

四、使用環境要求

為確保防爆控制箱的安全運行，請在安裝前確認以下使用環境條件：

安裝區域為爆炸性氣體環境（Zone1/2）或粉塵環境（Zone21/22）；

環境中無劇烈震動、無強烈電磁干擾；

環境濕度：≤95%RH（無冷凝）；

避免陽光直射、雨水浸泡；

通風良好，避免高溫積聚。

五、安裝與接線說明

1.安裝前準備

確認控制箱型號、防爆等級、電壓等級與現場要求一致；

檢查箱體是否完好無損，銘牌信息是否清晰；

確保安裝場地符合防爆區域劃分要求；

準備必要的安裝工具和防護裝備。

2.安裝步驟

1.將控制箱固定于安裝位置（壁掛或落地）；

2.擰下箱蓋螺栓，打開箱門；

3.按照接線圖連接電源線、控制線、信號線；

4.使用密封圈和電纜引入裝置固定電纜，確保密封性；

5.檢查所有接線是否牢固，無短路風險；

6.關閉箱門，擰緊所有螺栓；

7.接通電源前，使用萬用表檢測線路絕緣電阻；

8.確認無誤后通電試運行。

3.接線注意事項

所有接線工作必須由具備電工操作資質的人員完成；

接線前務必斷電操作；

嚴禁不同電壓等級線路混接；

接地端子必須可靠連接至系統地；

所有引入電纜必須符合防爆要求，并使用防爆密封圈。

六、操作與使用說明

1.啟動操作

合上總電源開關；

按下“啟動”按鈕，系統開始運行；

觀察指示燈狀態，確認各回路運行正常；

如有PLC或觸摸屏，可通過人機界面進行參數設置與狀態監控。

2.停止操作

按下“停止”按鈕，切斷控制回路；

斷開主電源開關；

如需長期停用，建議斷電并做好防塵防水處理。

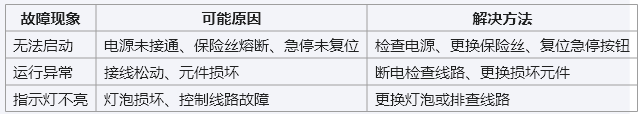

3.故障處理

>注意：所有故障排查與維修工作必須在斷電狀態下進行，并佩戴絕緣手套等防護裝備。

七、日常維護與保養

為延長設備使用壽命并確保安全運行，建議定期進行以下維護工作：

1.清潔箱體表面：用干布擦拭，避免使用腐蝕性清潔劑；

2.檢查密封性：確保箱門密封圈完好，無老化或脫落；

3.緊固接線端子：防止因振動導致接線松動；

4.檢測絕緣電阻：使用500V兆歐表檢測，絕緣電阻應≥20MΩ；

5.更換老化元件：如按鈕、指示燈、斷路器等；

6.記錄運行狀態：建立維護臺賬，便于追蹤設備運行狀況。

八、安全注意事項

嚴禁在帶電狀態下打開箱蓋；

不得擅自更改箱內電氣配置或結構；

安裝與維修人員必須持證上崗；

箱體內外不得堆放雜物；

非專業人員不得操作設備；

發現異常應立即斷電并上報處理。

九、產品認證與售后服務

本產品已通過以下認證：

國家防爆電氣產品質量監督檢驗中心認證（CNEx）；

IECEx國際防爆認證；

ATEX歐盟防爆認證；

ISO9001質量管理體系認證。

售后服務內容：

提供產品合格證、檢測報告、說明書；

一年內免費維修非人為損壞部件；

提供終身技術支持與配件供應；

可提供現場安裝指導服務。

十、結語

防爆控制箱是保障高危工業環境電氣安全的重要設備，其正確安裝、規范操作與定期維護是確保其長期穩定運行的關鍵。請嚴格按照本說明書進行操作，以保障設備安全、提高生產效率、降低事故風險。

如在使用過程中遇到技術問題，請及時聯系廠家或授權服務中心，切勿擅自拆解或維修。

制造商信息：

公司名稱：河南華隆電氣設備有限公司

地址：河南省焦作市溫縣緯三路東段北側

電話：15637170997

官網：http://m.59024.cc/

>本說明書內容如有變動，恕不另行通知，請以產品實際配置為準。
